Definizione del coefficiente di flusso Cv: una guida pratica alle nozioni di base sul dimensionamento delle valvole

Un allarme di bassa pressione sulla linea di spurgo di un analizzatore di azoto è raramente causato dall'analizzatore stesso. Più spesso il vero problema è un regolatore o una valvola con un Cv troppo basso per la richiesta di flusso. Il componente potrebbe sembrare corretto nel catalogo (dimensione giusta, materiale giusto, livello di pressione corretto) ma il coefficiente di flusso non corrisponde all'applicazione. Cv, o coefficiente di flusso della valvola, è il modo standard per esprimere la quantità di fluido che una valvola o un regolatore può passare in condizioni definite. Comprendere cosa significa Cv, come viene calcolato e come utilizzarlo nella selezione dei componenti previene questa classe di errori di dimensionamento.

Definizione del coefficiente di flusso Cv

Cv è un indice adimensionale della capacità di flusso utilizzato nel settore delle valvole. Per definizione, Cv è il numero di galloni americani al minuto di acqua a 16°C (60°F) che scorre attraverso una valvola completamente aperta quando viene mantenuta una caduta di pressione di 1 PSI. Le condizioni di riferimento esistono per creare una linea di base coerente: l'acqua a questa temperatura ha una viscosità e una densità note e la caduta di pressione di 1 psi è sufficientemente piccola da evitare turbolenze che distorcerebbero la misurazione.

In termini pratici, una valvola con Cv 4.0 fa passare 4 litri d'acqua al minuto a 60°F con 1 psi di differenza di pressione. Per gas come l'azoto, lo stesso valore Cv fornisce un punto di partenza, ma il calcolo deve includere pressione, temperatura e densità del gas. La definizione presuppone una valvola completamente aperta perché le posizioni parzialmente aperte hanno valori Cv inferiori che cambiano con le caratteristiche del flusso della valvola.

Cv non è una misura della portata in condizioni operative. È un riferimento standardizzato che consente di confrontare componenti di diversi produttori. Quando converti quel riferimento nel fluido, nella temperatura e nella caduta di pressione effettivi, ottieni una portata prevista.

La formula Cv per il flusso di liquidi

Per le applicazioni liquide, la formula è:

Cv = Q√(SG / ΔP)

Dove:

• Q è la portata in galloni americani al minuto.
• SG è il peso specifico del fluido alla temperatura di esercizio. L'acqua ha SG 1,0, quindi i fluidi più pesanti dell'acqua richiedono Cv più elevati per ottenere lo stesso flusso.
• ΔP è la caduta di pressione attraverso la valvola in psi.

Questa formula rivela il compromesso fondamentale nella scelta della valvola: se si dispone di una minore caduta di pressione, è necessario un Cv più elevato. Una valvola con Cv insufficiente consumerà più pressione di quella che il sistema può fornire, riducendo il flusso al di sotto dell'obiettivo di progettazione.

Esempio lavorato: Un sistema di dosaggio chimico doveva erogare 12 gpm di un fluido con peso specifico 1,05 attraverso una valvola con differenziale di pressione disponibile di 6 psi.

Cv = 12 × √(1,05 / 6) = 12 × 0,418 = 5,02

Una valvola con Cv 5.0 si troverebbe esattamente al confine. Le guide alla selezione generalmente consigliano la dimensione successiva, quindi Cv 6–8 fornisce un margine per le fluttuazioni del processo e le tolleranze della valvola.

Per il calcolo inverso, la formula può essere riorganizzata per prevedere il flusso per una valvola nota: Q = Cv × √(ΔP / SG). Se si installa una valvola a sfera con Cv 8 nella stessa linea, il flusso previsto a 6 psi sarebbe circa 8 × √(6 / 1,05) = 8 × 2,39 = 19,1 gpm, che supera i requisiti di progettazione e lascia un margine di sicurezza per la capacità futura.

Cv per il flusso di gas

I calcoli del flusso di gas utilizzano lo stesso concetto Cv ma tengono conto della compressibilità del gas. Una formula semplificata comune è:

Cv = Q / (963 × √(ΔP × P2 / (G × T)))

Dove Q è il flusso in piedi cubi standard all'ora (SCFH), P2 è la pressione assoluta a valle in psia, G è il peso specifico del gas rispetto all'aria e T è la temperatura assoluta in gradi Rankine.

Ad esempio, una valvola a spillo da 1/4 di pollice con Cv nominale di 0,8 funzionante con azoto (G = 0,967) a 100 psia in ingresso e 20 psia in uscita passerebbe circa 1374 SCFH. Ciò mostra la sensibilità del flusso di gas al rapporto di pressione assoluto e alla temperatura. In pratica, la maggior parte dei produttori di valvole e regolatori in acciaio inossidabile pubblicano diagrammi di flusso del gas che forniscono valori Cv a varie pressioni di ingresso e cadute di pressione. L'utilizzo di questi grafici è più rapido e meno soggetto a errori rispetto al calcolo manuale.

Cv vs. Kv e altri coefficienti di flusso

Nei mercati basati sui parametri, Kv viene utilizzato al posto di Cv. La definizione Kv è la portata d'acqua a 20°C in metri cubi all'ora attraverso una valvola completamente aperta con una caduta di pressione di 1 barra.

Perché il CV è importante nelle applicazioni reali

La conseguenza più diretta di Cv è se la valvola o il regolatore possono fornire il flusso richiesto alla pressione disponibile. Se Cv è troppo basso il dispositivo restringe la linea e crea un collo di bottiglia nel flusso. Se Cv è troppo alto, la valvola potrebbe essere sovradimensionata, con conseguente scarsa risoluzione del controllo e oscillazione.

Per le valvole di controllo, la dimensione del trim è direttamente legata al Cv. Un dato corpo valvola può offrire trim classificati con valori Cv diversi. Scegliendo un trim troppo piccolo si forza la valvola a funzionare vicino al suo limite, causando erosione e rumore. Scegliere un trim troppo grande riduce la precisione del controllo poiché piccoli movimenti dello stelo modificano notevolmente il flusso.

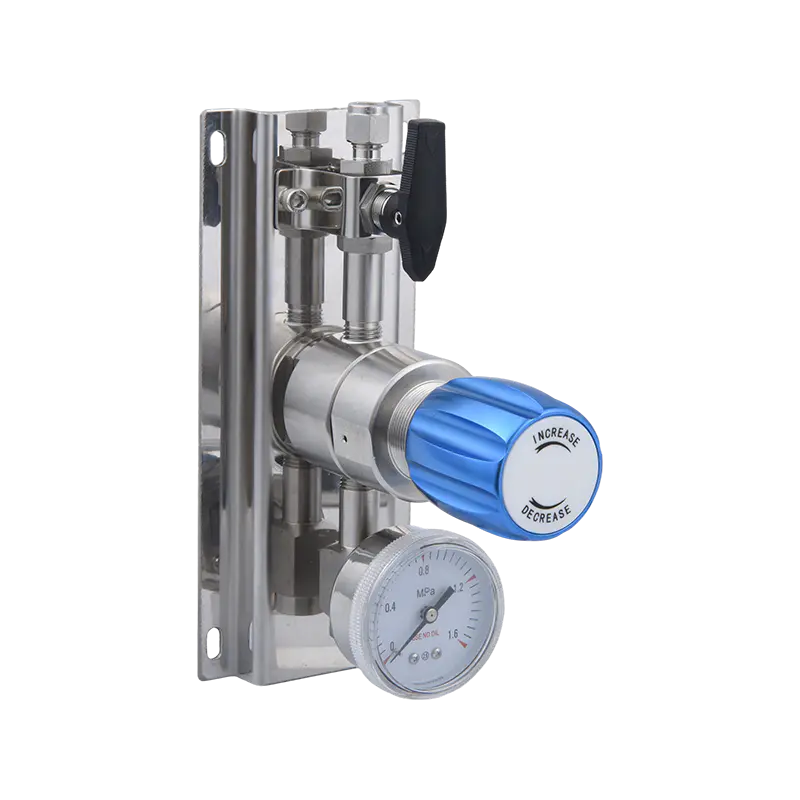

Per i regolatori di pressione, Cv determina il flusso massimo che il regolatore può far passare mantenendo il suo setpoint. Un regolatore sottodimensionato si abbassa, il che significa che la pressione di uscita diminuisce all'aumentare del flusso. Un regolatore sovradimensionato può oscillare o ronzare, soprattutto in prossimità del flusso zero. Questo è uno dei motivi i regolatori in acciaio inossidabile sono preferiti nei servizi corrosivi e ad alta pressione , perché mantengono il loro setpoint per lunghi intervalli di servizio.

Regolatore di media pressione serie R57 per il controllo del gas Il regolatore R57 fornisce un robusto controllo della pressione del gas con un manometro da 2 pollici e una valvola di sicurezza, adatto per i comuni gas industriali e ambienti che richiedono un'uscita stabile e una facile manutenzione. Visualizza il prodotto →

La stessa logica si applica alle valvole a spillo utilizzate per la regolazione fine del flusso nelle linee degli strumenti. Queste valvole hanno valori Cv bassi, spesso compresi tra 0,1 e 1,5, consentendo agli operatori di apportare regolazioni precise a piccoli flussi di campione. Le valvole a spillo vengono installate dove la caduta di pressione è intenzionalmente elevata per ottenere la controllabilità. La relazione tra i giri dello stelo e Cv è descritta dalla caratteristica di flusso della valvola, che di solito è documentato dal produttore .

Valvola a spillo filettata esternamente per la regolazione fine del flusso Questa valvola a spillo consente una regolazione precisa del flusso nelle linee degli strumenti, con valori Cv tipicamente compresi tra 0,1 e 1,5, rendendola ideale per applicazioni che richiedono elevata caduta di pressione e controllabilità. Visualizza il prodotto →

Lettura dei rating e delle tolleranze dei Cv

Sebbene la definizione di Cv sia standardizzata, i valori misurati effettivi dipendono dai metodi di prova del produttore e dalla geometria interna della valvola. Una tolleranza comune nel settore per il Cv pubblicato è ±10%. Una valvola con Cv nominale 10 potrebbe misurare ovunque da 9,0 a 11,0. Questa variazione è il risultato naturale delle tolleranze di lavorazione, delle finiture superficiali e dell'usura durante i test.

Anche lo standard di misurazione utilizzato dai produttori è importante. Nei test sul flusso di liquidi, la valvola viene installata su un banco di prova con una caduta di pressione controllata e il flusso misurato viene utilizzato per calcolare Cv. Nelle prove sui gas, il flusso viene misurato e poi convertito in un coefficiente relativo al gas. Produttori rispettabili verificano il CV dei campioni rappresentativi prima del rilascio.

Per applicazioni critiche è buona norma richiedere al produttore il valore di Cv testato oppure verificarlo su banco a flusso. Per il servizio ad alta pressione o con idrogeno, i fornitori normalmente forniscono caratteristiche di flusso dettagliate insieme al Cv nominale.

Anche il coefficiente di flusso cambia con l'apertura della valvola. La maggior parte delle valvole non mantiene un Cv costante durante la corsa. Seguono invece una curva caratteristica: lineare, uguale percentuale o ad apertura rapida. Quando una valvola deve funzionare su un ampio intervallo di portate, la curva caratteristica conta tanto quanto il Cv massimo.

Selezione delle valvole dal Cv calcolato

Il processo pratico per la scelta di un componente è semplice. Iniziare dalle condizioni del processo: flusso richiesto, densità del fluido e caduta di pressione accettabile. Calcola Cv utilizzando la formula. Selezionare quindi un componente con un Cv nominale leggermente superiore al valore calcolato.

In una valvola a sfera in acciaio inossidabile 316L per una linea di strumenti da 1/4 di pollice, è comune un Cv compreso tra 3 e 5. In una valvola a sfera da 1/2 pollice, Cv può raggiungere 15 o più. Le valvole a spillo con le stesse dimensioni di linea rimangono molto più basse. Se una valvola a sfera con Cv 15 viene posizionata a monte di una valvola a spillo con Cv 0,5, la valvola a spillo domina la caduta di pressione. La valvola a sfera deve comunque essere dimensionata in modo che la sua caduta di pressione sulla portata operativa sia sufficientemente piccola da lasciare il differenziale richiesto per la valvola a spillo.

Valvola a sfera diritta con filettatura esterna per linee di strumenti Questa valvola a sfera offre un controllo on/off efficiente con un Cv adatto alle linee degli strumenti, garantendo una caduta di pressione minima se abbinata a valvole a spillo a valle per la precisione del flusso. Visualizza il prodotto →

Quando l'applicazione coinvolge idrogeno o gas ad elevata purezza, il rivestimento, il materiale della sede e il design della guarnizione interna influiscono sul Cv effettivo. Una piccola variazione nella rugosità della sede può modificare il Cv misurato di alcuni punti percentuali.

Il coefficiente di flusso Cv condensa una grande quantità di informazioni idrauliche in un unico numero. Ti dice se una valvola farà passare la giusta quantità di fluido, se un regolatore manterrà la pressione al flusso richiesto e se la dimensione del trim di una valvola di controllo corrisponde al processo. Utilizzando la definizione, la formula e i margini pratici consigliati dai produttori, è possibile evitare la causa più comune di errori di dimensionamento della valvola: scegliere un componente che si adatti al tubo ma non sia in grado di gestire il flusso.
