Connettore per manometro con raccordo a compressione in acciaio inossidabile 316L

Casa / Prodotti / Raccordi per tubi in acciaio inossidabile / Tubo al tubo femmina / Connettore per manometro con raccordo a compressione in acciaio inossidabile 316L

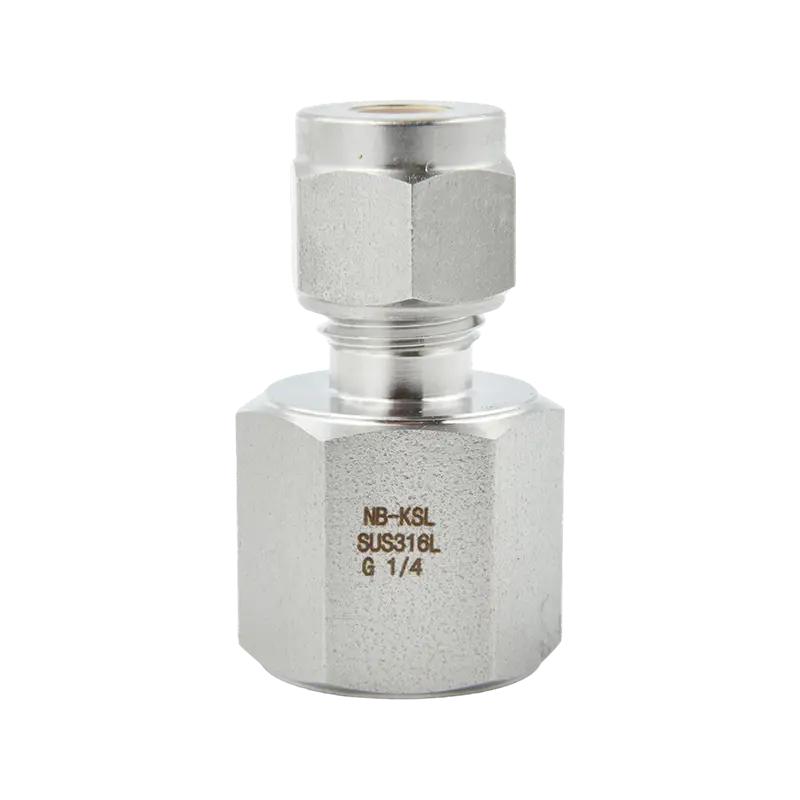

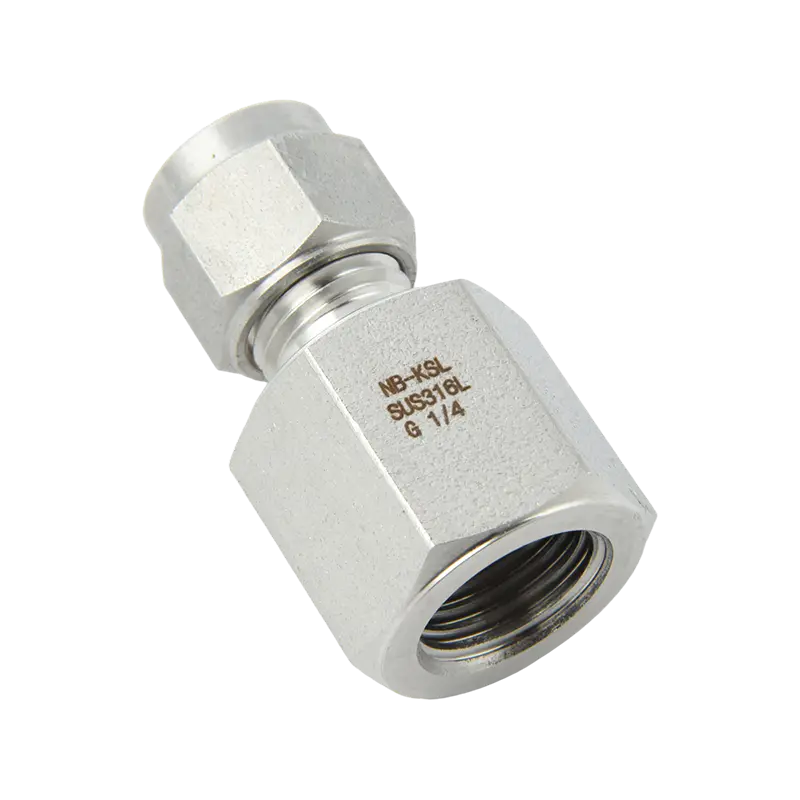

Connettore per manometro con raccordo a compressione in acciaio inossidabile 316L

Progettato specificatamente per integrare manometri, trasmettitori e altri strumenti di misura nei sistemi di tubazioni, questo connettore per manometro (noto anche come adattatore per manometro) è una giunzione critica. Realizzato in acciaio inossidabile 316L di elevata purezza, funge da collegamento affidabile tra gli strumenti di precisione e i tubi ad alta pressione.

Vantaggi principali del prodotto

Adattamento di precisione a livello strumentale:
L'estremità filettata femmina è ottimizzata per le interfacce dei manometri (come le filettature G/parallele o NPT). Spesso presenta un design a fondo piatto per ospitare rondelle di tenuta, garantendo un facile orientamento del manometro e una tenuta a tenuta stagna.

Smorzamento superiore delle vibrazioni e delle pulsazioni:
La tecnologia di bloccaggio meccanico a doppia ghiera assorbe efficacemente le vibrazioni meccaniche e i transitori di pressione all'interno della linea. Ciò impedisce l'allentamento del misuratore o gli errori di misurazione causati dalle vibrazioni, prolungando significativamente la durata degli strumenti sensibili.

Massima resistenza alla corrosione 316L:
Il materiale 316L a basso contenuto di carbonio offre un'eccellente resistenza alla vaiolatura e agli attacchi chimici. Il suo foro interno ad alta pulizia impedisce l'accumulo di particelle che potrebbero altrimenti contaminare gli elementi di rilevamento dello strumento.

Sicurezza e integrità ad alta pressione:
Con una pressione nominale di progetto fino a 6.000 psig, il corpo forgiato in un unico pezzo offre un elevato margine di sicurezza. Garantisce una tenuta ermetica anche in condizioni di sovrapressione, prevenendo la fuoriuscita di sostanze pericolose.

Contact Us Contattaci
PRECEDENTE:Connettore con filettatura interna per raccordo a compressione in acciaio inossidabile 316L SUCCESSIVO:Raccordo a compressione con filettatura interna in acciaio inossidabile 316L attraverso connettore a piastra
  • Descrizione
  • Contattaci

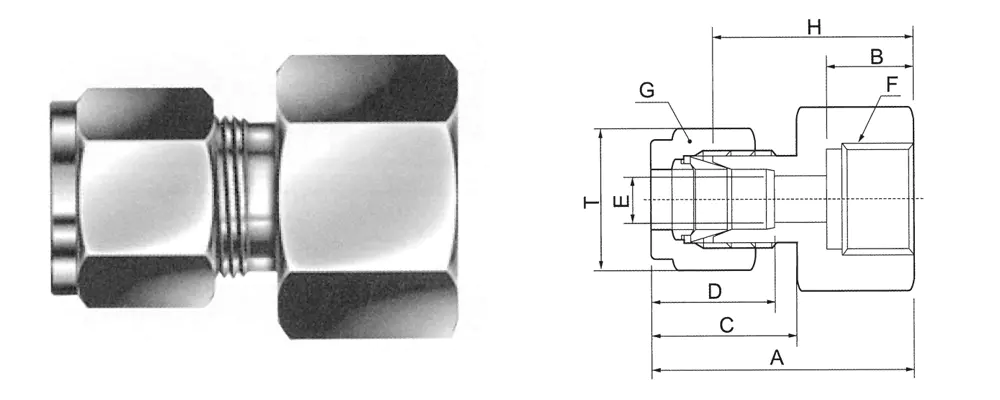

(METRICO) Collega il tubo metrico alla filettatura parallela ISO (manometro)

NUMERO DI CATALOGO

TUBO A T D.E.

R(PF)
FEMMINA
DIMENSIONE DEL TUBO

A

B

D

E

F

G

H

FCG-3-2G

3

1/8

34

14

13.5

2.4

19

12

27

FCG-6-2G

6

1/4

36.2

14

15.8

4.8

19

14

28.4

FCG-6-3G

6

3/8

38

15

15.8

4.8

22

14

30.2

FCG-6-4G

6

1/2

40.9

19

15.8

4.8

27

14

33.1

FCG-8-2G

8

1/4

38.7

14

16.7

5.5

19

16

31

FCG-8-3G

8

3/8

38.7

15

16.7

6.4

22

16

31

FCG-8-4G

8

1/2

43.5

20

16.7

6.4

27

16

35.8

FCG-10-2G

10

1/4

39.4

14

19.6

5.5

19

19

31.8

FCG-10-3G

10

3/8

39.4

15

19.6

6.5

22

19

31.8

FCG-10-4G

10

1/2

44.2

19

19.6

7

27

19

36.6

FCG-12-2G

12

1/4

42.6

14

23.8

5.5

22

22

31.8

FCG-12-3G

12

3/8

42.6

15

23.8

6.5

22

22

31.8

FCG-12-4G

12

1/2

48.9

19

23.8

7

27

22

38.1

FCG-20-4G

20

1/2

54.7

19

25.5

7

30

32

44.2

FCG-22-4G

20

1/2

54.7

19

25.5

7

30

32

44.2


(FRAZIONALE) Collega il tubo metrico alla filettatura parallela ISO (manometro)

FCG-02-1G

1/4

1/8

31.7

10

15.8

4.8

14

14

23.9

FCG-02-2G

1/4

1/4

36.2

14

15.8

4.8

19

14

28.4

FCG-02-3G

1/4

3/8

38

15

15.8

4.8

22

14

30.2

FCG-02-4G

1/4

1/2

40.9

19

15.8

4.8

27

14

33.1

FCG-03-2G

3/8

1/4

39.4

14

19.6

5.5

19

17

31.8

FCG-03-3G

3/8

3/8

44.2

15

19.6

6.5

22

17

36.6

FCG-03-4G

3/8

1/2

44.2

19

19.6

7

27

17

36.6

FCG-04-2G

1/2

1/4

42

14

23.4

5.5

22

22

31.8

FCG-04-3G

1/2

3/8

42

15

23.4

6.5

24

22

31.8

FCG-04-4G

1/2

1/2

48.3

19

23.4

7

27

22

38.1


(FRAZIONALE) Collega il tubo metrico alla filettatura parallela ISO (manometro)

FC-3-M14*1.5

3

M14x1,5

34

15

13.5

2.4

19

12

27

FC-6-M14*1.5

6

M14x1,5

38

15

15.8

4.8

19

14

30.2

FC-8-M14*1.5

8

M14x1,5

37.8

15

16.7

5.5

19

16

31

FC-10-M14*1.5

10

M14x1,5

39.4

15

19.6

5.5

19

19

31.8

FC-12-M14*1.5

12

M14x1,5

42.6

15

23.8

5.5

22

22

31.8

FC-6-M16*1.5

6

M16x1,5

38

16

15.8

6.5

22

14

30.2

FC-8-M16*1.5

8

M16x1,5

38.7

16

16.7

6.4

22

16

31

FC-10-M16*1.5

10

M16x1,5

39.4

16

19.6

6.4

22

19

31.8

FC-12-M16*1.5

12

M16x1,5

42.6

16

23.8

6.5

22

22

31.8

FC-8-M18*1.5

8

M18x1,5

41.3

16

16.7

6.4

24

16

33.6

FC-12-M18*1.5

12

M18x1,5

44.4

16

23.8

7

24

22

33.6

FC-6-M20*1.5

6

M20x1,5

40.3

16

15.8

4.8

27

14

32.5

FC-8-M20*1.5

8

M20x1,5

41.2

16

16.7

6.4

27

16

33.5

FC-10-M20*1.5

10

M20x1,5

42.1

16

19.6

7

27

19

34.5

FC-12-M20*1.5

12

M20x1,5

45.3

16

23.8

7

27

22

34.5
