Raccordo a compressione con filettatura esterna in acciaio inossidabile 316L attraverso connettore a piastra

Casa / Prodotti / Raccordi per tubi in acciaio inossidabile / Tubo a tubo maschio / Raccordo a compressione con filettatura esterna in acciaio inossidabile 316L attraverso connettore a piastra

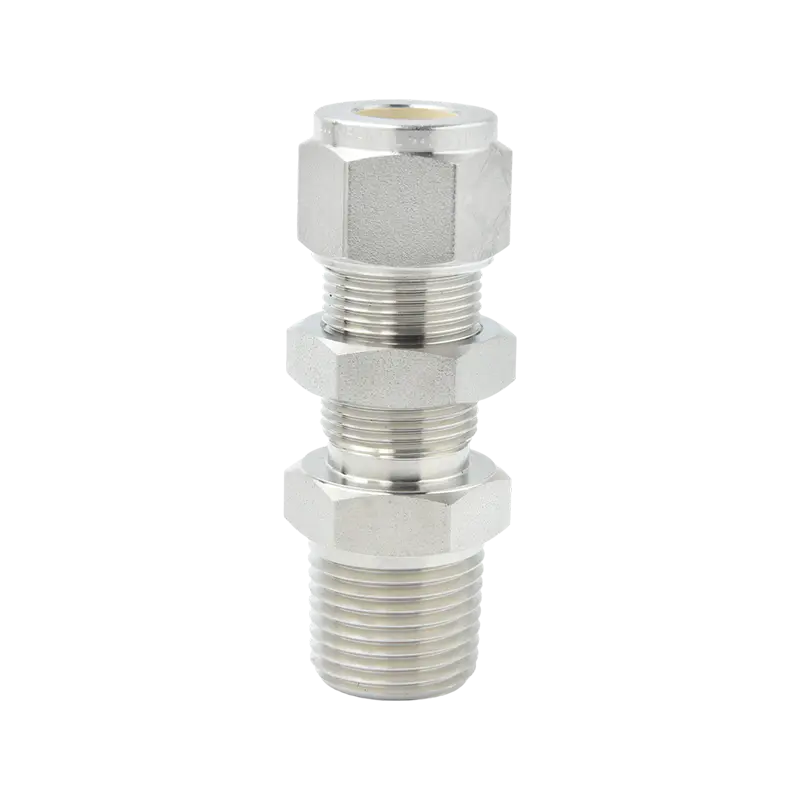

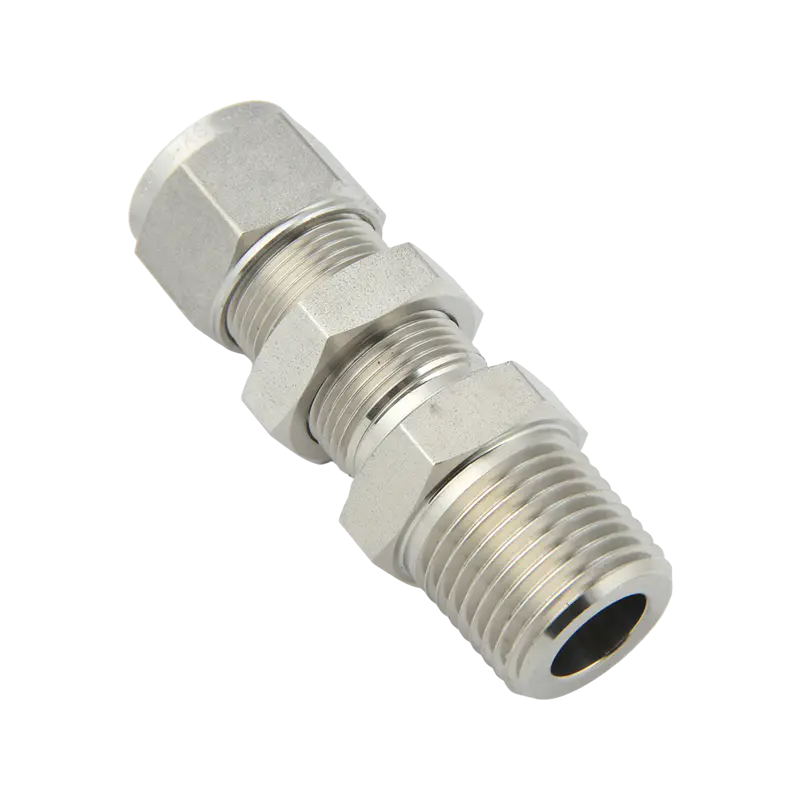

Raccordo a compressione con filettatura esterna in acciaio inossidabile 316L attraverso connettore a piastra

Questo connettore è il “tuttofare” dei sistemi fluidi, combinando perfettamente la duplice funzione di montaggio a paratia e conversione della filettatura maschio. È progettato specificatamente per applicazioni rigorose in cui un tubo deve passare attraverso un pannello e collegarsi direttamente a porte filettate interne, come elettrovalvole, sensori o collettori.

Risolvere i problemi principali dell'ingegneria

Riduzione del rischio di impilamento e perdite di componenti:
Le configurazioni tradizionali spesso richiedono una combinazione goffa di "Connettore maschio adattatore passaparete". Il nostro connettore maschio da paratia raggiunge questo obiettivo in un solo passaggio. Meno punti di connessione significano un minore potenziale di perdita e un layout interno dell'involucro molto più pulito.

Stabilità a doppio fissaggio:
Il dado di bloccaggio della paratia per impieghi gravosi, abbinato all'estremità filettata maschio lavorata con precisione, garantisce stabilità fisica sul pannello. È progettato per resistere a carichi di trazione e vibrazioni provenienti dal lato della tubazione, prevenendo guasti per fatica dell'interfaccia.

Massima purezza del materiale 316L:
L'utilizzo di acciaio inossidabile 316L di alto livello con un contenuto di carbonio ultra-basso resiste efficacemente alla corrosione intergranulare. Ciò lo rende la scelta migliore per la fornitura di gas ad elevata purezza, apparecchiature per l'energia a idrogeno e strumenti analitici di precisione in ambienti marini.
Filettature ad alta precisione e processo di tempra:
L'estremità della filettatura maschio (disponibile in NPT, BSP, G, ecc.) è sottoposta a rinforzo e rettifica per lavorazione a freddo. Ciò fornisce una precisione di innesto superiore e un'esperienza di installazione fluida e anti-irritamento, garantendo l'integrità ermetica anche dopo frequenti smontaggi.

Contact Us Contattaci
PRECEDENTE:Connettore con filettatura esterna per raccordo a compressione in acciaio inossidabile 316L SUCCESSIVO:Gomito con filettatura esterna con raccordo a compressione in acciaio inossidabile 316L
  • Descrizione
  • Contattaci

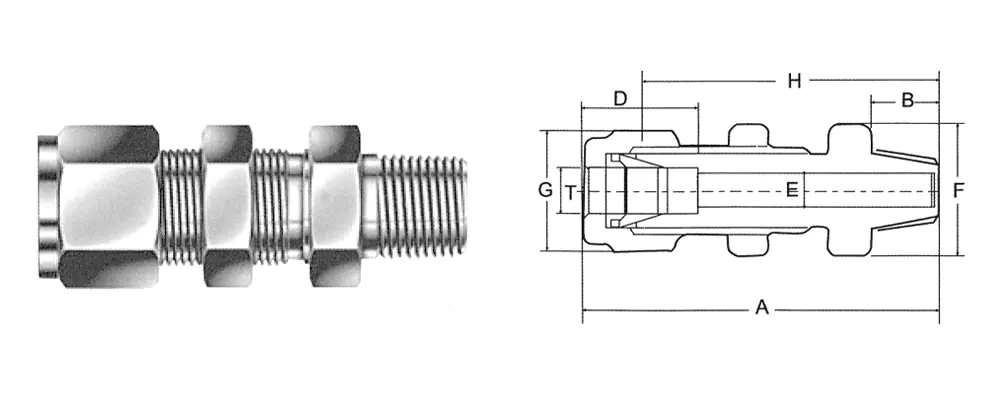

(METRICO)

NUMERO DI CATALOGO

TUBO D.E.

DIMENSIONE TUBO PT/NPT

A

B

D

E

F

G

H

DIMENSIONE FORO PANNELLO

SPESSORE MAX PANNELLO

BMC-6-1

6

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-6-2

6

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-6-3

6

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-6-4

6

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-8-1

8

1/8

52.1

10

16.7

6.4

16

16

44.4

13.1

11.2

BMC-8-2

8

1/4

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-3

8

3/8

56.7

14

16.7

6.4

19

16

49

13.1

11.2

BMC-8-4

8

1/2

63.7

19

16.7

6.4

22

16

56

13.1

11.2

BMC-10-2

10

1/4

58.1

14

19.6

7.1

22

19

50.5

16.3

11.2

BMC-10-3

10

3/8

58.1

14

19.6

7.9

22

19

50.5

16.3

11.2

BMC-10-4

10

1/2

64.9

19

19.6

7.9

22

19

57.3

16.3

11.2

BMC-12-2

12

1/4

63.9

14

23.8

7.1

24

22

53.1

19.5

12.7

BMC-12-3

12

3/8

63.9

14

23.8

9.5

24

22

53.1

19.5

12.7

BMC-12-4

12

1/2

69.6

19

23.8

9.5

24

22

58.8

19.5

12.7


(FRAZIONALE)

BMC-02-1

1/4

1/8

49.8

10

15.8

4.8

16

14

42

11.5

11.2

BMC-02-2

1/4

1/4

53.8

14

15.8

4.8

16

14

46

11.5

11.2

BMC-02-3

1/4

3/8

53.8

14

15.8

4.8

17

14

46

11.5

11.2

BMC-02-4

1/4

1/2

61.8

19

15.8

4.8

22

14

54

11.5

11.2

BMC-03-2

3/8

1/4

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-3

3/8

3/8

57.6

14

19.6

7.1

19

17

50

14.7

11.2

BMC-03-4

3/8

1/2

64.9

19

19.6

7.1

24

17

57.3

14.7

11.2

BMC-04-2

1/2

1/4

63.5

14

23.4

7.1

24

22

53.1

19.5

12.7

BMC-04-3

1/2

3/8

63.5

14

23.4

9.5

24

22

53.1

19.5

12.7

BMC-04-4

1/2

1/2

69.2

19

23.4

10.4

24

22

58.8

19.5

12.7
